No2Hipernik®Standard Specification for Nickel-Iron Soft Magnetic Alloys

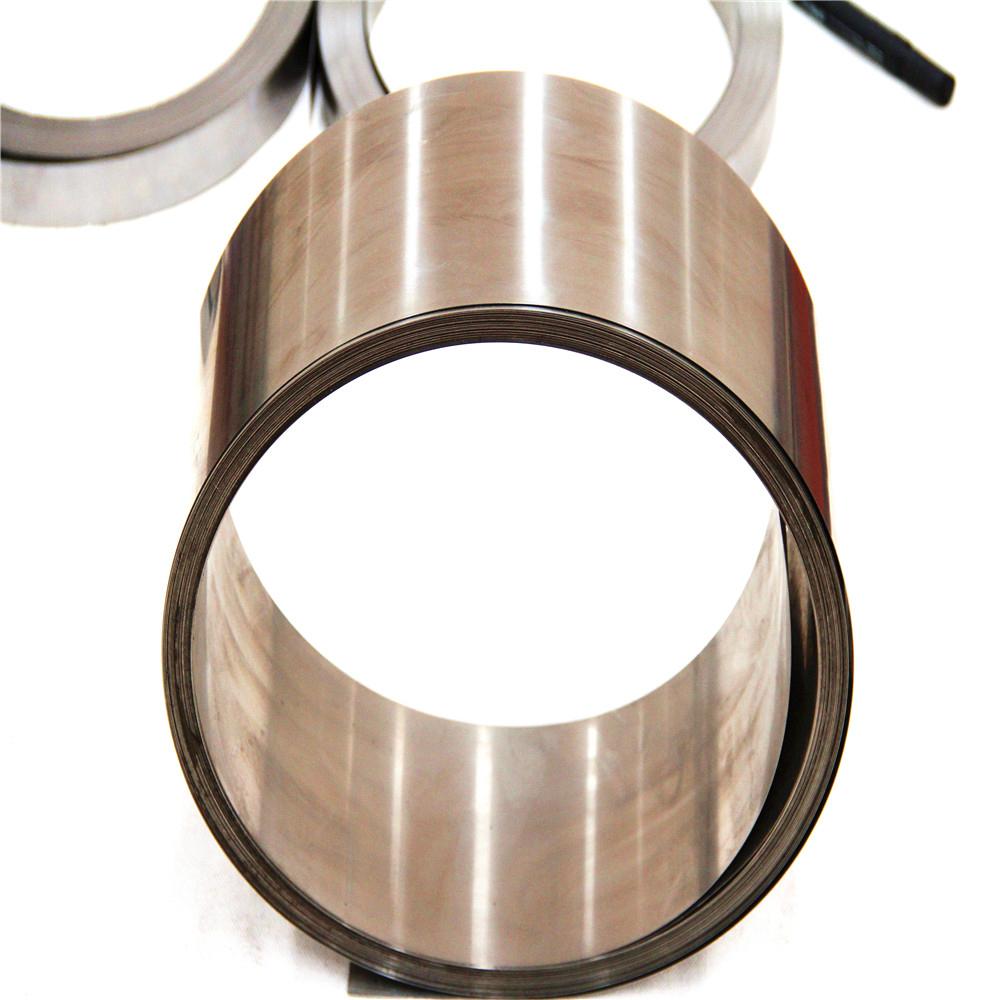

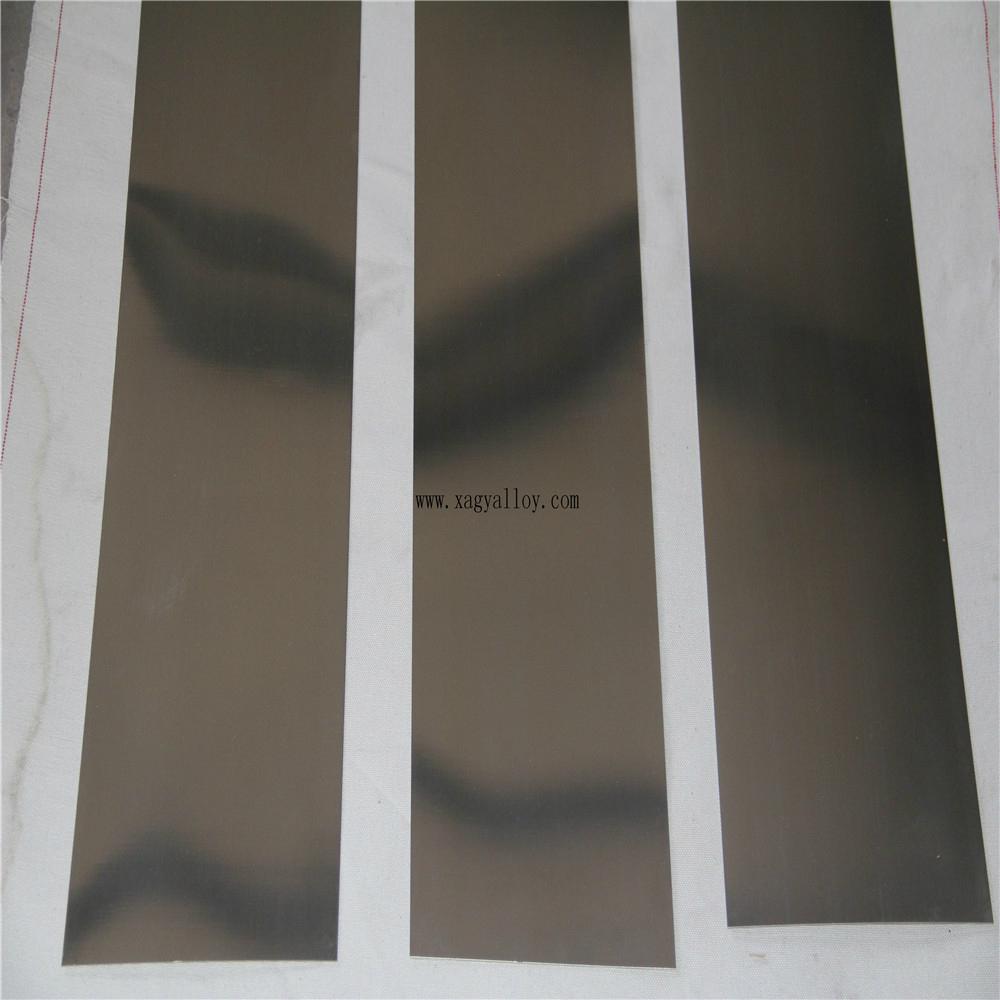

Sheet             Thickness:0.1mm~3.5mm

Plate              Thickness:3.5mm~40.0mm

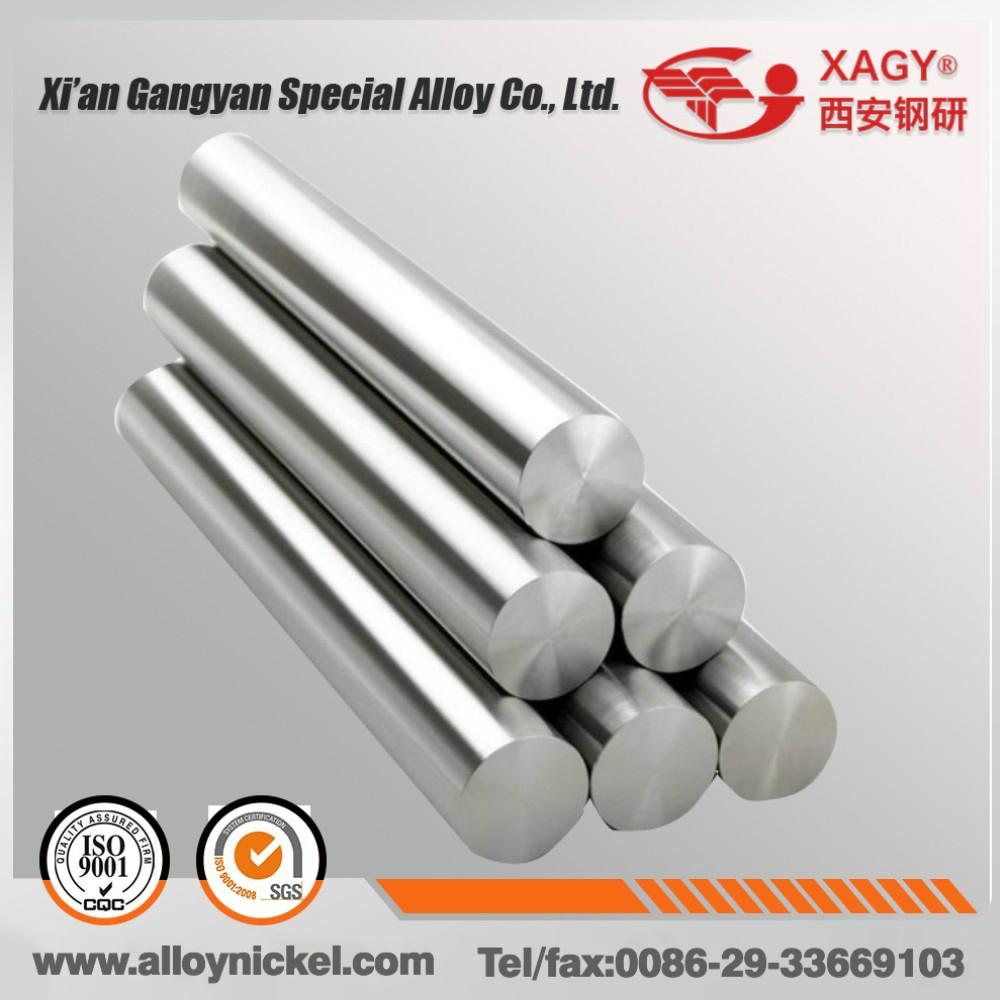

Bar                 Dia 5.0mm~Dia180.0mm

Products Application

Transformer cores, highly efficient motors, shielding, and specialized electronic devices, such as LF power transducers, chokes, relay parts, solenoids & oscillators.

Description

A soft magnetic alloy, consisting of 49% Nickel, balance Iron used where high initial permeability, maximum permeability, and low core loss is needed.

Parameter

   TABLE 1                       Cross Reference

Contury                                        Name 1                                   2

Russia                                           50H

USA                                               No2Hipernik

Uk                                                  Radiometal                       AnhysterD

Germany                                        Hyperm50

Japan                                             PCS

    TABLE 2      Chemical Requirement

Element                                                                                 Composition,%

C ≤                                                                                                0.03

P≤                                                                                                 0.020

S≤                                                                                                 0.020

Mn≤                                                                                             0.30-0.60

Si≤                                                                                               0.15-0.30

Cu≥                                                                                                0.20

Ni                                                                                                49.0-51.5

FE                                                                                               remainder

Notes:

1.the shape and dimensions of the alloys are in compliance with GBn198-88

        TABLE 3                        Physical Requirement

Property                                                                                           Value

ResisitivityμΩ•m)                                                                               0.45

Desinty g/cm3)                                                                                  8.2

Curie Point ℃                                                                                    500

High saturated Magneto-striction Coefficientλθ/10-6                         25

    TABLE 4             Coefficient of Linear Expansion

20-100℃                   20-200℃                  20-300℃                  20-400℃                  20-500℃

8.9                                 9.27                             9.2                           9.2                              9.4

    TABLE 5                Magnetic Requirement (Cold rolling Strip)

(δ&D)/mm                         μ0.08/(mH/m)≥                  μm/(mH/m)≥                   Bs/T≥             Hc/(A/m)≤

0.05-0.09                                 2.5                                35.0                        1.50                 20.0

0.10-0.19                                 2.9                                40.0                        1.50                 14.4

0.20-0.34                                 3.3                                50.0                        1.50                 11.2

0.35-0.50                                 3.8                                62.5                        1.50                  9.6

0.50-1.00                                 3.8                                62.5                        1.50                  9.6

1.10-2.50                                 3.5                                56.3                        1.50                  9.6

  II  Condition : Cold Rolling Strip

0.10-0.19                               3.8                                  43.8                        1.50                 12.0

0.20-0.34                               4.4                                  56.3                        1.50                 10.4

0.35-0.50                               5.0                                  65.0                        1.50                  8.8

0.51-1.00                               5.0                                  50.0                        1.50                 10.0

1.0-2.5                                   3.8                                  44.0                        1.50                 12.0

Hot Rolling(forging) Flastspring

3-22                                        3.1                                   75.0                       1.52                  14.4

Hot Rollin (Forging)Bar

8-100                                       3.1                                   31.3                       1.50                 14.4
