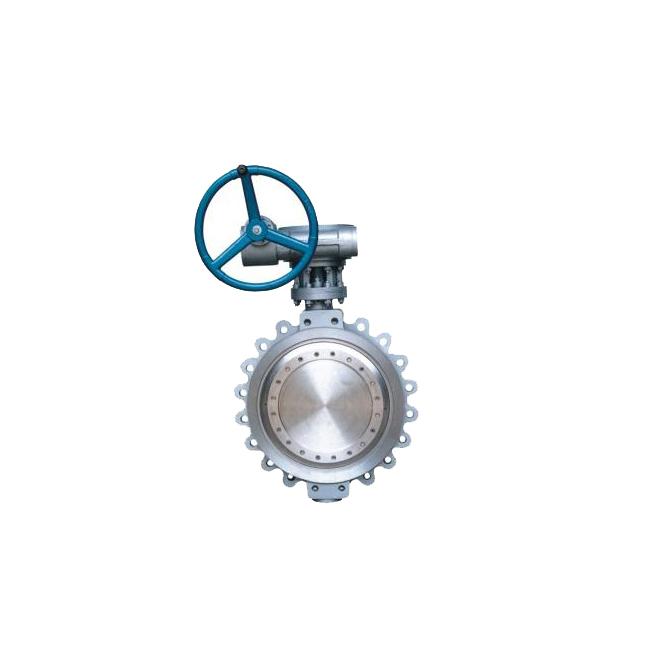

Standard

Design: API609-83

Flange dimension: ASME B16.5

Face to face: ASME B16.10-1992

Pressure test: API 598-82

Parts Name       Parts Material

Body     WCB/304/316/CF8M

Disc      WCB/304/316/CF8M

Stem     316/2Cr13/1Cr18Ni9Ti

Sealing 316/PTFE

Packing       Graphite/PTFE

Main External and Connecting Dimensions

API 815W/L

    DN        L      L1      H      H0        D           D1       D2       M          Z-d   Weight(kg)

2"   50      43    108    110   345      152       120.5    92        M18      4-19      9

3"   80      49    114    125   380      190       152.5    127      M18      4-19      11

4"   100    56    127    145   415      229       190.5    157      M18      8-19      13

5"   125    64    140    165   455      254       216       186      M20      8-22      16

6"   150    70    140    175   545      279       241.5     216     M20      8-22      26

8"   200    71    150    210   645      343       298.5     270     M20      8-22      34

10" 250    76    160    250   695      406       362        324     M24      12-25    51

12" 300    86    178    285   830      483       432        381     M24      12-25    72

14" 350    92    190    320   900      533       476        413     M27      12-29    106

16" 400   102    216   355   980       597      540        470     M27      16-29    133

18" 450   114    222   380   1030     635      578        533     M30      16-32    176

20" 500   127    229   415   1110      699      635       584      M30      20-32    190

24" 600   154    267   475   1305     813       749.5    692      M33      20-35    394

30" 750   165    292   580   1525     985       914       857      M33      28-35    476

32" 800   190    318   630   1585     1060     978       914      M39      28-41    618

36" 900   203    330   680   1765     1168     1085     1022     M39      32-41    762
