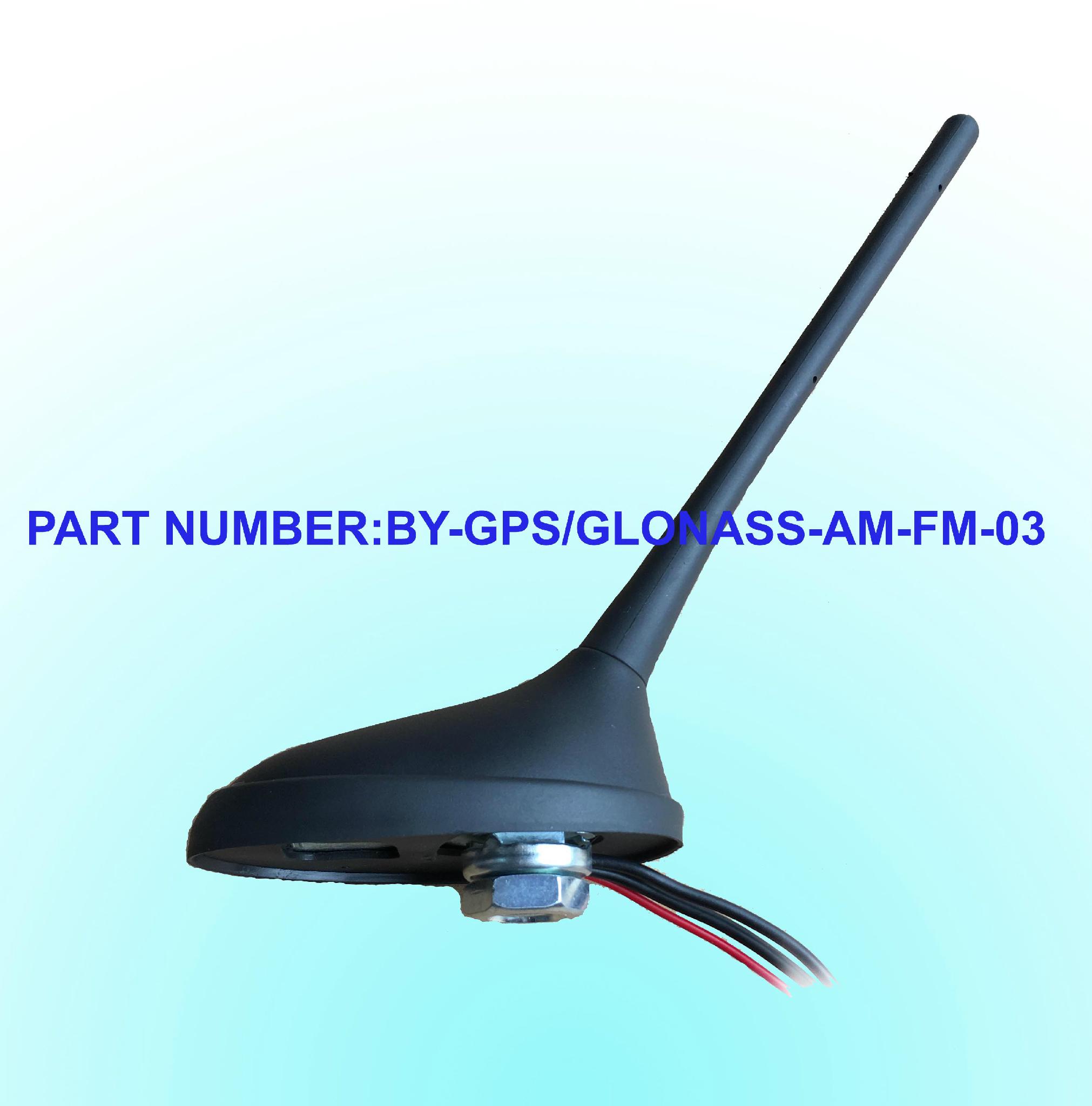

( I ) Product Overview
(i）Dielectric Antenna
Center Frequency（MHz）：1590
VSWR：1.5:1
Bandwidth（MHz）：5
Impedance（Ω）：50
Peak Gain ＞3dBi Based on 7cm×7cm ground plane
Gain Coverage ＞-4dBi at -90°＜0 ＜+90°(over 75% Volume)
Polarization：RHCP
（ii）LNA/Filter
LNA Gain(Without Cable) ：28 dBi Typical
Noise Figure（dB）：1.5
Filter Out Band Attenuation (f0=1590 MHz)
7dB Min f0+/-20MHz ;
20dB Min f0+/-50MHz;
30dB Min f0+/-100MHz
VSWR ＜2.0
DC Voltage （V）：2.7/3.0/3.3/5.0/3.0 to 5.0 etc.
DC Current （mA）：11 Max
（iii）AM-FM Antenna
Frequency: 76-110MHz (FM), 525-1,700KHz (AM)
Gain: +20dB (FM), +5dB (AM)
Impedance: 75 ohm
Cable: 3C-2V
Voltage: 10-14V

（iv）Mechanical
Weight（gram）＜240
Size（mm）：95X56X200
GPS Cable（m）：RG174 2,5 etc.
AM-FM：8"
GPS Connector：SMA/SMB/SMC/BNC/FME/TNC/MCX/MMCX etc.
Mounting：Screw(Hole/Roof)
Housing：Black
（v）Environmental
Working Temp：-40℃~+85℃
Storage Temp：-45℃~+100℃
Vibration：Sine sweep1g(0-p)10~50~10Hz each axis
Humidity：Humidity95%~100%RH
Weatherproof：100%Waterproof

---------------------------------------------------------------------------------------------------------------------
